注塑模具设计必须掌握基础知识【一学就会】
来源: | 责任编辑:东莞世邦塑胶 | 发布日期:2021-08-06

注塑模具设计必须掌握基础知识【一学就会】


      注塑模具设计学习起来是比较复杂且枯燥的,想学会模具设计也并非易事,有时候很多小伙伴想学却不知道从何时下手,今天世邦塑胶小编送福利了,带大家从模具系统、模架结构、注塑模具设计思路等多方面学习了解注塑模具设计基础知识,当你掌握以下基础知识后,一定会对模具设计有了一个新的认识,对你在注塑模具设计行业起到一定的作用。

DSC_3944


一、在做模具设计进程中应注意的问题

1.壁厚应尽量均匀共同,脱模斜度要满足大。

2.过渡部分应逐渐,圆滑过渡。

3.浇口。流道尽可能宽大,粗短,且应根据缩短冷凝进程设置浇口位置,必要时应加冷料井。

4.模具外表应光亮,粗糙度低(最好低0.8)

5.排气孔,槽有必要满足,以及时排出空气和熔体中的气体

6.除PET外,壁厚不要太薄,一般不得小于1mm.

世邦模具打磨

二、模架有哪些结构?


面板→A板→B板→方铁→导柱→顶针板→顶针固定板→底板

分型面的基本形式有哪些?

平直→歪斜→曲面→笔直→弧面

在UG中怎么相互躲藏?

ctrL+B或ctrL+shift+B

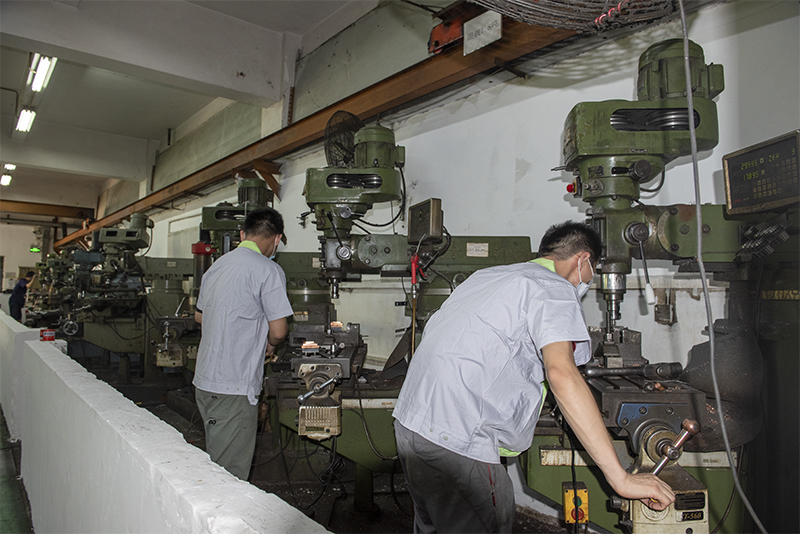

模具加工机械设备有哪些?

电脑锣→车床→铣床→磨床→钻床

模具房

三、注塑模具设计经验与思路分析


1.产品分析,确定模具结构。
开模方向,分模线与分模面,外形尺寸,厚度,拔模角度,倒勾及相应抽芯方式,进胶点与进胶方式,模穴数等等。

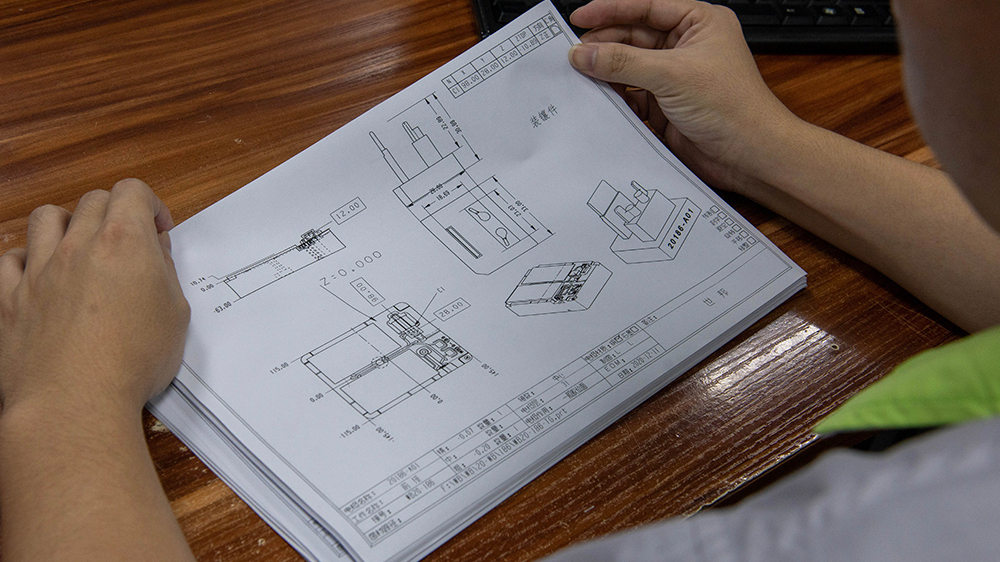

2.转工程图,也就是3D图纸
用三维软件出图,一般建立三个视图:第一个主视图(后模表面投影),第二个第三个立体示意图(外表面和内表面)。其他视图按第三角法或第一角法摆放,剖视图(X和Y,剖切位置线通过重要位置中心,倒勾,柱位,孔位,枕位等等),保存文件DXF格式,到CAD打开标数处理。

3.缩水图

将上一步工程图镜像一次并且放大一个缩水率的倍数。(标明:MI,缩水率)
第二步:产品排位:在模具内怎样排列
考虑因素:模具长宽方位,产品模穴数,进胶位置,间隔(强度,放什么零件放得下)
先排第一个视图是后模侧俯视图抓主视图,第二个视图排前模。

注塑模具设计


世邦塑胶是一家多年从事模具设计制造及注塑制品生产集团企业,公司专注于为中高端品牌提供从产品设计、模具制造、注塑成型与组装、售后服务为一体整套解决方案,产品广泛应用于家用家电外壳注塑加工、医疗医用器械注塑配件、化妆品包装注塑件等领域,欢迎来电咨询

【本文标签】 注塑模具设计
