注塑模具生产周期多长?
来源: | 责任编辑:东莞世邦塑胶 | 发布日期:2021-06-09

注塑模具生产周期多长?


想要了解注塑模具生产周期就要先知道注塑模具厂的内部生产流程,小编总结以下几点以便分析。

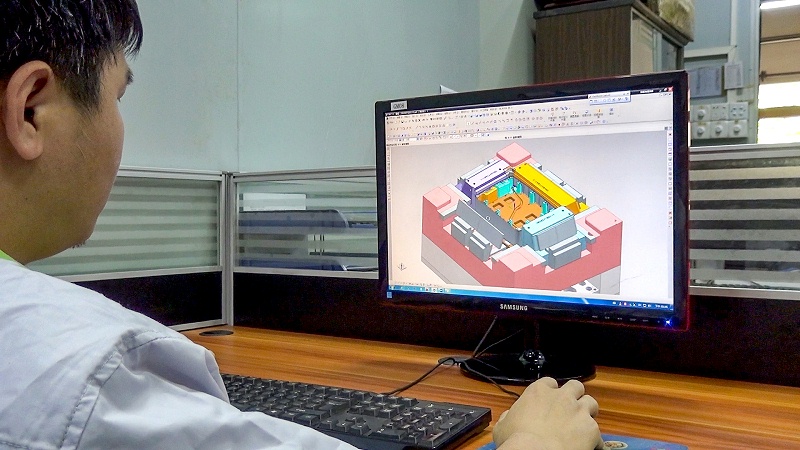

模具注塑加工服务


一、报价图的资料整理


给客户提供塑胶模具报价图,塑胶模具的制做需要20天左右的时间,这是整个重中之重,在这之前,客户选定模厂需要几天时间,先把初步完成的结构图交给客户去洽供应商,可以为整个项目的进程缩短时间,利用客户洽供应商的几天里,我们可以对产品进行优化,评审和修改,等客户选定供应商,我们的结构设计也完成了,正好和模具供应商进入模具评审阶段。

二、结构设计优化


设计方案要变成产品,有很多问题需要我们思考和预防的,如塑胶件与设备壳体之间怎样配合;塑胶件怎样增加强度;塑胶件怎样改善方便模具制做等等。

三、结构评审


每个结构工程师做出来的设计,总有自己发现不了的问题,需要别的工程师再把把关,所处的位置不同,观察的角度不一样,得出的判断也会有差异,有错就改,有疑问就拿出来大家讨论,可以使图纸的水平更上一个台阶. 评审时先由另一个结构设计工程师对图纸进行初审, 初审耗时约半天到一天,需要对图纸依次从外观,方案评估,上壳组件,下壳组件,表面工艺,模具可行性,到生产装配的顺序逐一进行全面检查,并将问题点记录下来.然后进入第二阶段---集体评审, 集体评审是结构部全员和相关ID设计师共同参与的会议,将初审的问题列出来,大家发表意见,统一认识,既保证了发出的图纸能够代表本公司的最高水准,也为结构设计工程师提供了一个学习提高的机会,在深圳,越是大的设计公司,越重视集体评审的作用。

四、结构手板的验证


前面的结构做得再好,还只是纸上谈兵,结构设计的需要借助于实物进行验证, 结构手板就起到了验证结构的作用, 做结构手板的资料包括ID工艺标注,BOM和3D图档(当然还是要转成STP格式),结构手板的制做需要约4天,外观和尺寸都要求和图纸一致,这样比较贴近最终的注塑产品,还要仔细地检查零件尺寸,看看整机的装配有没问题,还有没有什么改善可以让生产更方便快捷,现在细心点将来模具就顺利点。



五、模具检讨


结构手板的制做不是需要4天吗,这段时间我们可以把ID工艺标注,BOM和3D图纸资料发给客户,方案公司和选定的模厂进行评审,这个评审一般需要1-2天,客户如果有自己的技术力量可以再把把关, 方案公司可以对天线信号接受可能发生的问题进行评估, 模厂则会对模具制做可能发生的问题提出一些改善意见,并将改善意见反馈给设计公司.必要时, 客户会同设计公司和模厂一起开会讨论模厂的改善意见,开模需要注意的问题都可以提出来, 设计公司和模厂有争议的问题由客户做出最终决定,讨论结果一式三份交客户,设计公司和模厂分别保存留底, 设计公司根据讨论结果更新图纸,发出正式的开模图, 开模图包括最终的ID工艺标注,BOM和3D图纸。

六、投模期间的项目跟进


塑胶件开模需要18天左右,是不是这段时间就没事做了呢?当然不是的,还有跟进项目的进展,确保每个所需的配件一样都不能少。

00187.MTS.00_00_06_04.Still001


七、试模及改模


还是以塑胶件为例进行说明, 试模及改模是供应商完成模具制做后进行的塑胶件试做和模具修整,以满足设计要求.客户在试模前会追齐其他配件的样品, 试模时会同结构设计工程师一起去模厂, 结构设计工程师对所有配件进行单品检查和实装检查, 单品检查包括外观缺陷检查和尺寸检查, 实装检查则是把所有配件按照生产实际的装配顺序进行实装,找出问题.所有问题依次为列出来,和模厂进行协调,确定改善方案,改善时间和改善的责任人, 设计公司和模厂有有争议的问题由客户做出最终决定,讨论结果签字复印后一式三份交客户,设计公司和模厂分别保存留底, 设计公司根据讨论结果更新改模图纸,发出正式的改模图, 改模图包括改模部分的详细文字说明,需要改模零件的3D图纸. 3D图纸上要求改模的部分需用红色标识出来. 改模问题点事无巨细,不得遗漏。

八、试产


经过改善后的样品还要重复试模的程序进行检验,不过这次试模上,下壳等外观配件可以做上表面处理(如ID工艺图上有标明表面喷油,过UV,氧化,拉丝,丝印,电镀,镭雕的)再进行实装,如果实装确认无误后,就可以按排试产了.

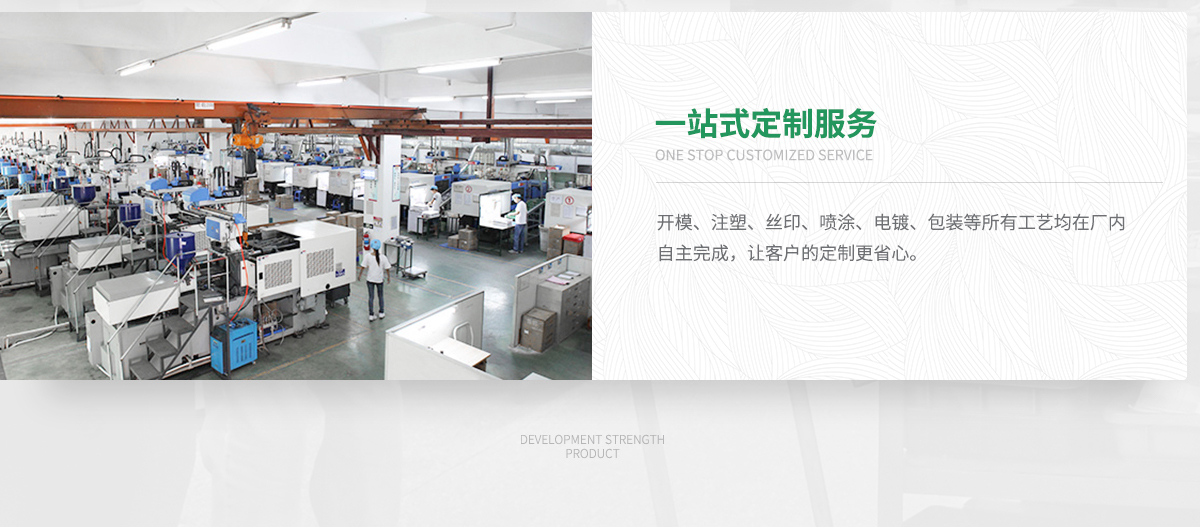

一站式定制服务


九、量产


经过多次的论证,修改,检验,修改, 结构设计工程师辛劳的成果就快要出来了,所有的问题在量产前都已经解决了,如果没有什么问题, 量产的过程可以不需要结构设计工程师的参与, 按照现在的市场行情

一般模具厂开一套模具都需要上面这些步骤,具体开模时间根据产品的不同而定,如果您想咨询生产周期可以与我们东莞塑胶联系, 东莞世邦塑胶是一家专注于从事模具制造与注塑制品生产集团企业,我们有齐全的生产设备,提供一站式定制服务,支持模具开发与设计,核心团队36年丰富经验。 公司专注于为各p牌提供从产品设计、模具制造、注塑成型与组装、售后服务为一体整套解决方案,产品广泛应用于家用家电器外壳配壳配件、医疗医用器械注塑配件、化妆品包装注塑件等领域。欢迎来电咨询13332683013(微信同号)马上咨询获得免费报价!
