注塑模具的26个零件名称【专业分享】
来源: | 责任编辑:东莞世邦塑胶 | 发布日期:2021-08-02


注塑模具的26个零件名称【专业分享】


注塑模具加工是一个复杂的过程,在这个模具制造过程中会用到很多零件,那你对这注塑模具的26个零件名称了解嘛,今天小编就分享一下在注塑模具行业的多年经验总结出的零件名称。

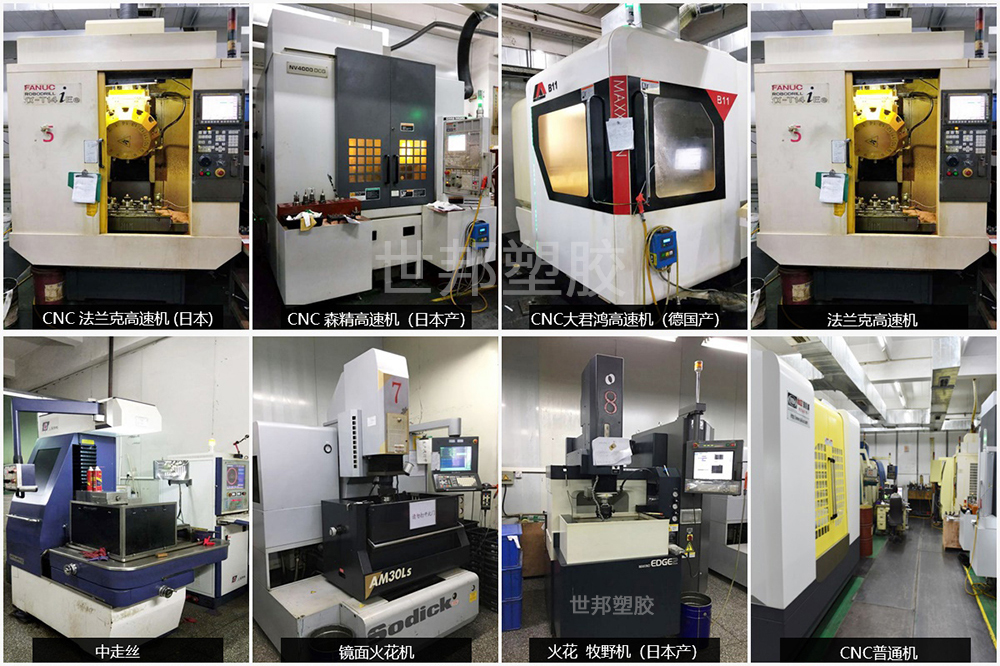

世邦CNC机器设备


1、凹模(型腔):成形塑件的表面的凹状零件。


2、凹模板(型腔板):板状零件,其上有面形塑件表面的凹状轮廓。置于定模部分称作定模型腔板。置于动模部分称作动模型腔板。

3、型芯:成形塑件内表面的凸状零件。

4、侧型芯:成形塑件侧孔,侧凹或侧凸台的零件,可手动或随滑块在模内作抽拔和复位运动的型芯。

5、镶件:凹模或型芯有容易损坏或难以整体加工的部位时,与主体件分开制造,并嵌入主体的局部成形零件。

6、活动镶件:根据工艺和结构的要求,须随塑件一起出模,才能与塑件分离的成形零件。

7、拼块:用以拼合成凹模或型芯的若干个分别制造的成形零件,可以分别称凹模拼块,型芯拼块。

8、螺纹型芯:成形塑件内螺纹的成形零件,可以是活动的螺纹型芯(取出模外)或在模内作旋转动动的螺纹型芯。

9、螺纹型环:成形塑件外螺纹的成形零件,可以是活动的螺纹型环(整体的或拼合)或在模内作旋转运动的螺纹型环。

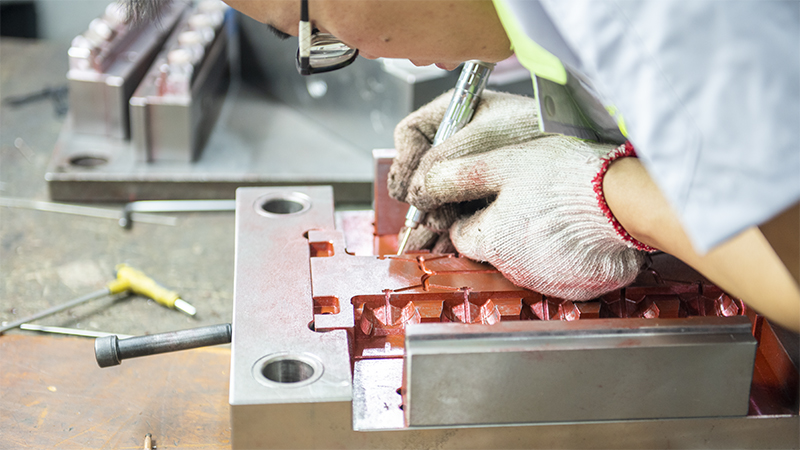

世邦模具打磨

10、导柱:与安装在另一半的模具上的导套(或孔)相配合,用以保证动模具开合模运动导向精度的圆柱形零件。有带头导柱和带肩导柱两种。

11、推板导柱:与推板导套(或孔)呈滑配合,用于脱模机构运动导向的圆柱形两种。

12、导套:与安装在另一半模具上的导柱相配合,用以保证动模与定模的相对位置,保证模具开合模运动导向精度的圆套形零件。有直导套和带头导套两种。

13、推杆:直接推出塑件或浇注系统凝料的杆件,有圆柱头推杆、带肩推杆和扁头推杆等。圆柱头推杆可用来推顶推顶板,亦称预杆。

14、推管:直接推出塑件的管状零件。

15、推件板:直接推出塑件的板状零件。

16、推件环:局部或整体推出塑件的环状或盘形零件。

17、推杆固定板:固定推出和复位零件以及推板导套的板状零件。

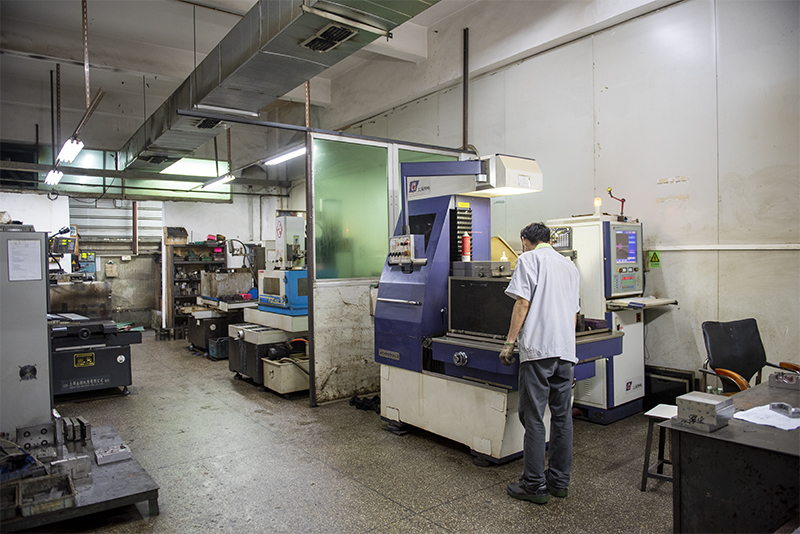

模具加工


18、推杆:支承推出和复位零件,直接传递机床推出力的板件。

19、连接推杆:连接推件板与推板固定板,传递推力的杆件。

20、拉料杆:设置在主流道的正对面,头部形状特殊,能够拉出主流道凝料的杆件,头部形状有Z形,球头形,倒锥形,菌形及圆锥头形等。

21、推流道板:随着开模运动,推出浇注系统凝料的板件。亦称推料板。

22、推扳导套:固定于推板上,与推板导柱呈滑配合,用于脱模机构运动导向的圆套形零件。

23、浇口:直接与注射机喷嘴接触,带有主流道通道的衬套零件。

24、浇口镶块:为提高浇口的使用寿命,而对浇口采用可更换的耐磨金属镶件。

25、流道板:为开设分流道而专门设置的板件,可分为热流道板和温流道板。

26、二级喷嘴:由热流道板(柱)向型腔直接或间接提供进料通道的喷嘴。

东莞世邦塑胶注塑模具厂注塑模具制造设备齐全,2间CNC机台、2台镜面火花机、拥有各类线切割设备、二次元、三次元检测设备,还设有装模部、省模部等。我们不仅模具制造设备齐全,还拥有各类高速成型注塑机及加工、电镀、烫金、丝印、喷涂等各设备,为客户提供塑胶制品一站式定制服务而持续努力。
